壁掛室內機的安裝位置需要滿足的條件如下：
一是應確保室內機距地面1.7～2.2m范圍內，并且能承受室內機的重量；
二是應通風良好，并且易于排水；
三是要遠離熱源，也應避開陽光照射；
四是不僅要便于遙控操作，而且要便于空氣過濾網能自由拆卸；

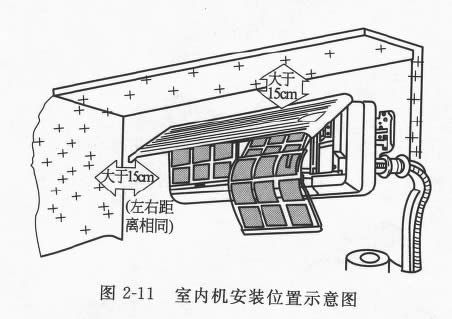

五是室內機吸風和出風口附近無障礙物。在環境允許的情況下，空間大一些會更利于制冷或加熱，同時，空間大一些還可以方便空調器的檢修工作。室內機兩側及頂部與墻壁的尺寸如圖2-11所示。
六是避免出風口直接吹向床或沙發，以免用戶因冷風過強而引發感冒等疾病。
確定管路走向

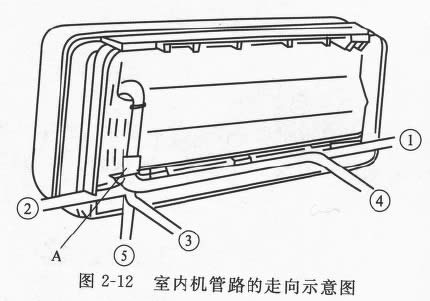

室內機管路有5種走向方式，如圖2-12所示。空調器的常規安裝是指按①、②種方式布管，此時只要可割開面板座上相應方向的槽板即可。
壁掛分體式空調器室外機的安裝要求如下：
一是安裝位置應能承受室外機的重量，且不會產生很大的振動與噪聲。如果必須安裝在陽臺外側，應進行加固處理，以免室外機墜落。

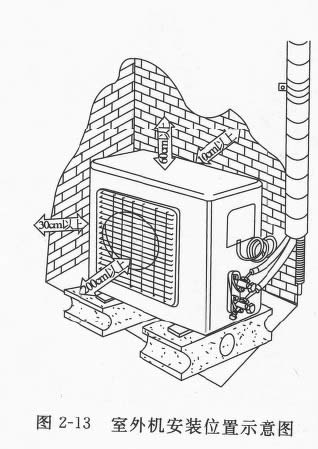

二是最好避開陽光直曬，并且通風良好，不能安裝在陽臺里面，否則因通風差，使制冷效果降低30%，甚至因通風差，導致壓縮機過熱保護或降低壓縮機使用壽命。般來講，進風側（室外機的后側）與墻面的距離應大于0.1m，出風口（室外機的正面）的前面1m之內不應有障礙物。如圖2-13所示。
三是應避開易燃、腐蝕性氣體，還應避免受油煙、風沙的影響，否則不僅會影響制冷效果，而且會增大故障率。
四是室外機安裝在窗戶的下面時，既不能高出窗臺，也不能過低，一般低于窗臺15cm左右，以便于安裝和維修。
五是室外機的噪聲及排出的水、風不能影響自己和鄰居的正常生活。
六是室外機與室內機的高度差不能超過3m，并且與室內機的距離最好在4～5m的范圍內。

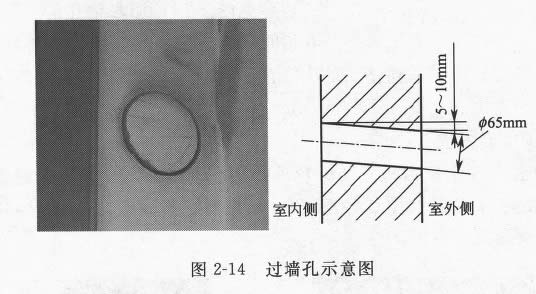

(1)確定過墻孔（穿墻孔）的位置確定室內機、室外機的位置后，就可以確定過墻孔的位置。該位置的確定原則：一是比室內機固定板（掛板）的底部低5～10cm；二是距側墻的距離應大于5cm；三是距地面距離最好在1.7～2m范圍內。確定好過墻孔的位置后，就可以用空心鉆鉆孔，通常孑L的直徑為65mm，如圖2-14所示。
（提示：過墻孔的位置不能過高，以免制冷期間室內機產生的冷凝水不能正常排出室外，同時為了防止雨水倒流進入室內，室外側應比室內側低5～10mm。）
(2)鉆過墻孔鉆過墻孔有不加水打孔和加水打孔兩種。

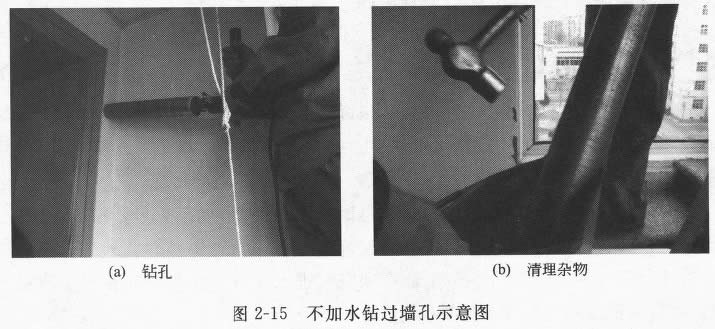

①不加水鉆孔不加水鉆孔也叫干打過墻孔，此類鉆孔的優點是不會有泥點甩到墻面上，適用于裝修后或干凈的墻面。缺點是磚灰末多、打孔速度慢，并且與加水鉆孔相比，鉆頭的損耗大。參見圖2-15，
鉆孔時要用力適中，平穩前進，鉆孔的深度達到10～15cm后關閉電源并抽出鉆頭，清除墻眼內或鉆頭內的雜物，然后再繼續鉆孔。重復上述過程，直到將墻壁鉆透為止。若鉆孔期間，鉆頭出現強烈抖動，雙手把握不住時，應停止鉆孔，查看原因，若是鉆頭的問題應更換鉆頭。
②加水鉆孔加水鉆孔也叫濕打過墻孔，加水后不僅為鉆頭降溫，而且能將打孔產生的磚末沖出，所以具有打孔速度快且鉆頭損耗小的優點，但也存在泥漿被甩到墻面上的缺點。此類打過墻孔的方法適用于正準備裝修或墻體過于潮濕的房間。因潮濕的墻體不加水則無法鉆孔。另外，鉆孔時閥門要適中，不僅要防止磚灰等雜物夾住鉆頭，而且要避免水過多，增大清理工作量。

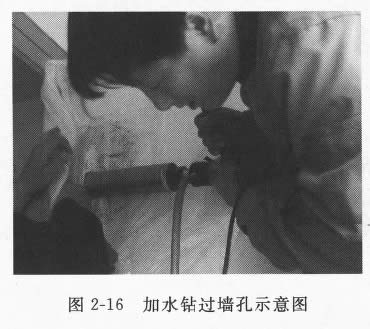

參見圖2-16，加水鉆孔的過程和不加水鉆孔基本相同，所不同的是，需要用塑料布等做一下防泥漿保護措施，并且鉆孔的深度達到鉆頭的1/3后關閉電源并抽出鉆頭，把墻內的磚灰清除，再繼續鉆孔直到鉆透為止。
①測量安裝位置確定室內機安裝位置后，用水平尺畫線，確保固定板（也叫安裝板，俗稱掛板）的位置處于水平，如圖2-17所示。如果固定板傾斜，不僅影響美觀，而且室內機產生的冷凝水可能會滴人室內。

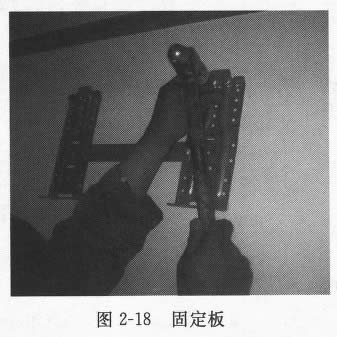

②固定掛板參見圖2-18，用釘錘在固定板的4角和中間的固定位置釘5個或6個鋼釘，確保固定板與墻壁之間無縫隙，并且牢固。（提示：若用戶的掛壁不適宜用鋼釘固定掛板時，則用沖擊鉆在掛板的4角和中間的固定位置鉆5～8個孔，安裝顆塑料脹管后，再用螺絲釘將掛板固定在墻壁上。）

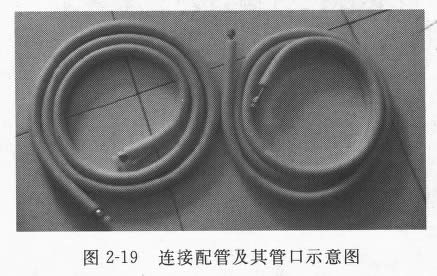

(1)配管實物參見圖2-19，購買空調器時隨機附件內有兩根連接配管（連接管）。其中，細管是高壓管、粗管是低壓管。配管由銅管或銅管與鋁管連接后并外套保溫層（套）構成。配管的頭部安有銅螺母，為了防止雜物和空氣進入配管，螺母都安裝了防護帽（俗稱堵頭），而防護帽用密封塞進行密封。

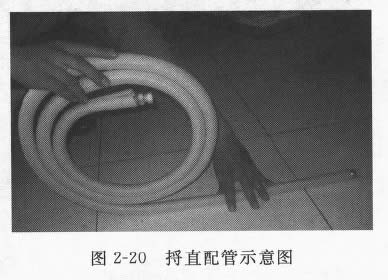

(2)連接管的連接參見圖2-20，將粗管和細管慢慢地、輕輕地展開，并將管端弄直。

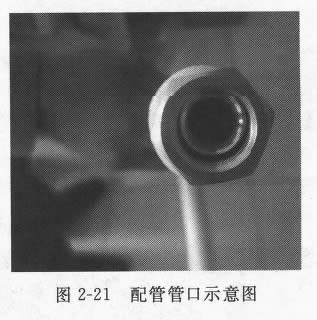

參見圖2-21，檢查配管的喇叭口內表面是否光滑、圓整，若有裂紋、銹蝕等異常現象時，應切割后重新將管口脹為喇叭形。
參見圖2-22，用扳手卸掉室內機高壓管、低壓管兩個螺紋接頭上的防護帽（堵頭）。卸掉防護帽后，查看螺紋接頭有無損傷，若有損傷，則需要更換。確認接頭正常后，取下螺紋接頭管口上的密封塞將管內用于保護用的制冷劑或氮氣放掉。

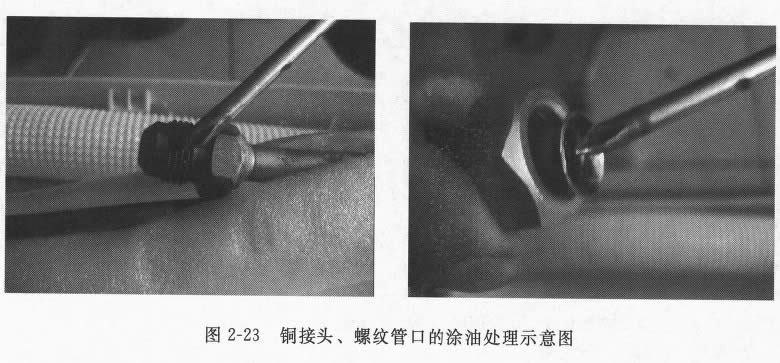

用螺絲刀蘸上少許冷凍油涂在銅接頭的連接面和配管喇叭口內壁上，增加銅接頭與喇叭口連接的密封性，如圖2-23所示。

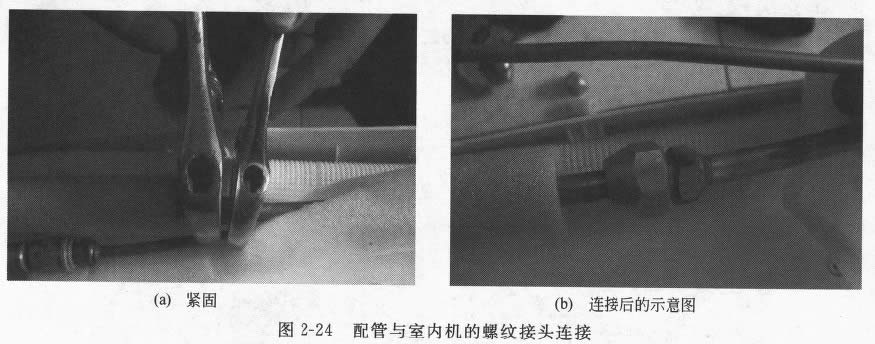

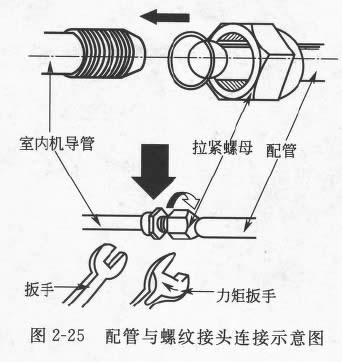

參見圖2-24，將配管筆直地與引出管（導管）接頭對齊，不能歪斜，然后用左手按住導管，用右手將螺母（納子）對好絲扣，擰3～5圈，如果只擰1～2圈就擰不動時，說明螺母和導管沒有對齊，應重新對正后再擰，如果絲扣出現碰傷，可用絲錐處理，以保證裝配質量。用手擰不動后，采用普通扳手進行緊固，連接管的安裝操作過程如圖2-24所示。使用普通扳手緊固時，力矩必須適中，力矩過小密封不嚴，造成制冷劑泄漏。而力矩過大則容易導致喇叭口處開裂，也會造成制冷劑泄漏。配管和接頭連接完成后，用預先套人的保溫管將連接部位包好。連接管與接頭連接示意圖如圖2-25所示。
若手頭有與管徑相匹配的力矩扳手，用該扳手緊固效果更好，在使用該扳手緊固時若聽到“咔嚓”的一聲，則說明已達到緊固力矩。

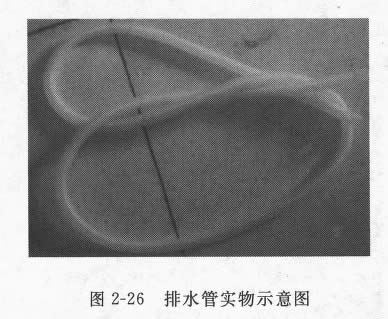

(1)排水管實物購買空調器時隨機附件內有一根排水管，如圖2-26所示。

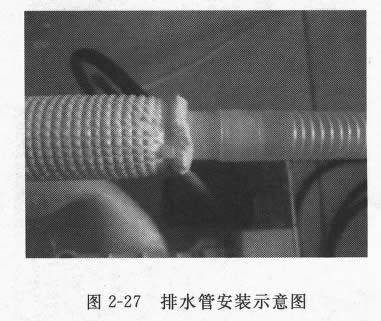

(2)安裝將排水管與室內機的排水接頭連接時，應保證平行或向下傾斜，中間不能有出現彎曲、折疊現象，以防排水不暢，如圖2-27所示。

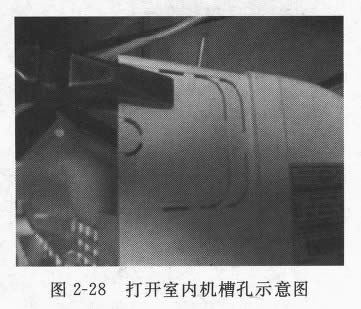

(1)管路的布置若采用向左或右走管方式時應掰掉槽孑L擋板，如圖2-28所示。若打開槽孔后，槽孔的開槽處有毛刺，應先用鋸條或銼將毛刺清除，并修整光滑，以免毛刺將信號線或排水管劃破。
(2)管線、線路包扎第一步，將銅管、電纜及排水管進行排列，排水管應安排在管組最底部，銅管、導線不得互相纏繞；第二步，留出喇叭口接頭部分（此處需要檢漏），將其余部分用維尼綸膠帶包扎，注意包扎的重疊部分以5～8mm為宜；第三步，把排水管、電源電路線、信號線、連接管都按壓在槽內，如圖2-29所示。實際操作中，有時只包扎室內管路部分（含墻體內），待室內機安裝到掛板上，室外管路部分經過整理后，再包扎室外管路部分。安裝時也可根據具體情況決定。
第一步，為兩根連接管的螺母土蓋上防護帽；第二步，一個人用雙手托起室內機，另一個將包扎好的管路經穿墻孔送出室外；第三步，將室內機背面的槽口對準安裝板上的掛鉤，并將槽口全部套在掛鉤上，然后用手上下左右移動室內機，確認它是否牢固，若松動，則應重新安裝；第四步，為過墻孔安裝護蓋，如圖2-30所示。
若防護帽丟失，可用維尼綸膠帶將管口密封好，以免雜物、灰塵進入連接管內，影響空調器的使用，甚至導致空調器發生故障。另外，從室內向室外伸出管路的過程中不能把連接管彎成死彎或直徑小于70cm圓弧，以免連接管被壓彎或壓扁，影響制冷（熱）效果。

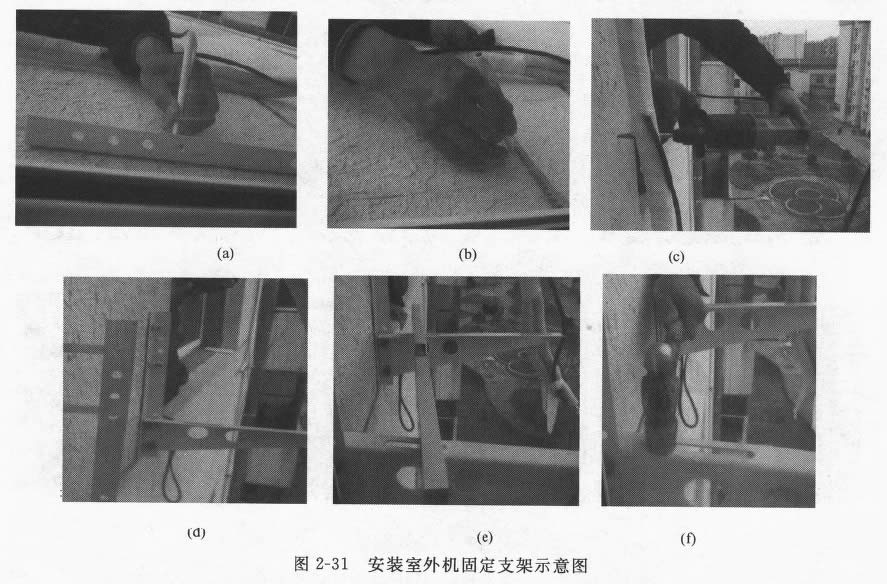

第一步，測量室外機水平方向固定孔間的距離，如圖2-31(a)所示；第二步，在一水平面上畫出兩個支架的鉆孔位置，如圖2-31(b)所示；第三步，用沖擊鉆在支架固定點的位置鉆孔（打眼），如圖2-31(c)所示；第四步，膨脹螺栓安裝到支架上，用螺母緊固定好，再將固定支架的膨脹螺絲釘入打眼位置，如圖2-31(d)所示；第五步，用水平尺檢測兩支架是否在同一水平面上，若不是，則需要調整，如圖2-31(e)所示；第六步，將螺母旋到膨脹螺栓上，用扳手將它擰緊，如圖2-31(f)所示。
安裝時為了防止發生意外，安裝人員必須使用安全帶。另外，安裝時盡量不彎曲連接管，若需要彎曲，也要減少彎曲的次數。
第一步，將室外機直接送出室外，也可用繩子捆好室外機慢慢送出；第二步，將室外機放置于安裝支架上；第三步，移動室外機使自身固定孔與支架孔對準，如果窒外機不平穩，應通過加橡皮墊圈等方法進行校正；第四步，插入螺桿，擰上螺母并用扳手緊固，如圖2-32所示。

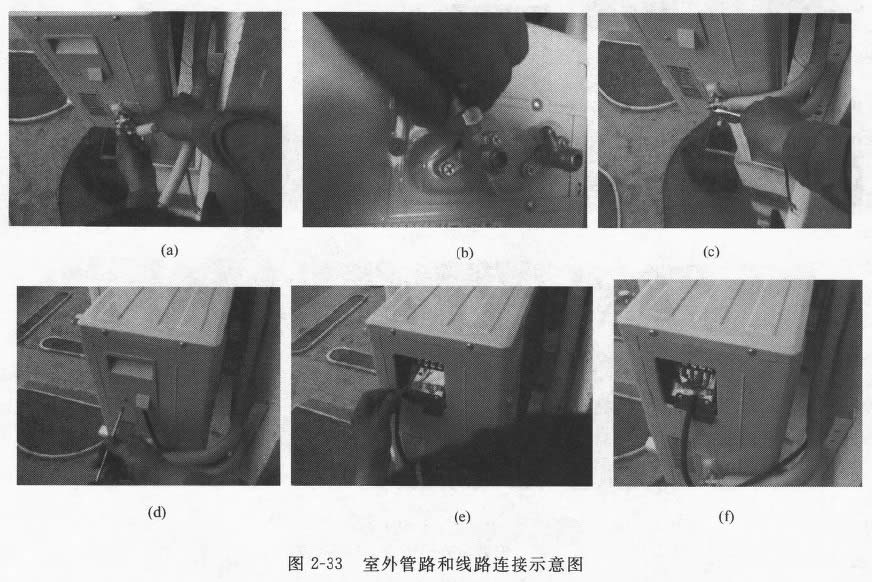

第一步，根據管路走向要求，對伸出室外的連接管路應整形為彎管，如圖2-33(a)所示。彎管時應用大拇指按住銅管小心用力，嚴禁將管路折成死彎。彎管彎曲半徑不能小于1m，同一部位彎曲不能超過三次，連接管的總彎曲數最好不超過5個。如果室外機部分連接管有較大剩余，可盤成直徑不小于500mm的圓圈后，放在室外機的后背側，再用管卡固定，管路的布置應美觀大方。第二步，拆掉連接管口上的防護帽或塑料袋，在檢查兩管口良好的情況下，將連接管的管口與室外機高壓、低壓截止閥管口對齊，用手擰3～5圈，如圖2-33(b)所示。
第三步，用扳手將高壓和低壓截止閥上的螺母擰緊，如圖2-33(c)所示。緊固螺母時要注意手感，用力過小螺母擰不緊，容易泄漏制冷劑；用力過大會導致喇叭口損壞，也會產生泄漏制冷劑的現象。
第四步，打開室外機接線盒，按工廠標注顏色對號接線，完畢后恢復接線盒的安裝，如圖2-33(d)～(f)所示。
第五步，將伸出室外的排水管出水口向下，讓冷凝水自然地滴落到空地上，而不能滴在窗戶或墻壁上，并且出水口距地面的距離應大于5cm。
管路排空通常采用頂壓低壓截止閥的閥針和通過旋轉高壓截止閥閥芯的兩種方法。由于頂壓低壓截止閥閥針的方法簡單、安全可靠，所以目前通常采用該方法。下面是該排空方法的操作步驟。

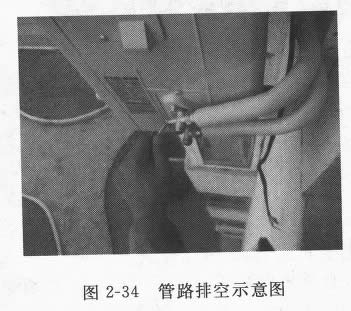

第一步，首先，用內六角扳手打開高壓截止閥的閥芯；第二步，幾秒后用內六角扳手頂壓低壓截止閥維修口內的閥針，待截止閥有一定量的制冷劑排出后，說明管路已經排空；第三步，將兩個銅帽安裝到原位置并擰緊，如圖2-34所示。在頂壓維修口內的閥針時不要用力過大，以免損壞閥針，導致低壓截止閥報廢。

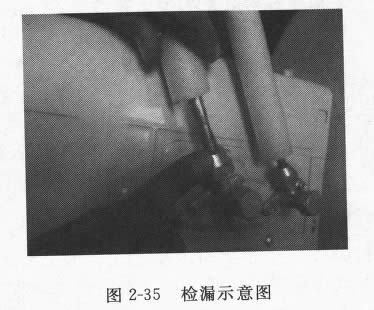

檢漏的目的就是檢測管路的連接部位有無池漏，參見圖2-35，用手將洗滌靈涂在配管與室內機、室外機連接處，仔細觀察有無氣泡出現，若5min內產生氣泡且越來越大，說明此處泄漏，應重新緊固連接處的螺母，直到不泄漏為止；若連接處不產生氣泡，說明沒有泄漏的現象，用干凈布將洗滌靈擦拭干凈，再用保溫套管、絕緣帶、膠帶將室內機管路連接部分按規定包扎好即可；若緊固螺母后泄漏現象仍然存在時，將制冷劑回收到室外機后，擰下螺母后檢查喇叭口是否損壞。若損壞，需要重新為配管脹口；若正常，重新安裝即可。
在確認室外機高壓、低壓截止閥完全打開，各連接口密封良好的情況下，將空調器插到單獨的電源插座上試機。將空調器置于制冷狀態并運行，檢查室內機、室外機有無異常噪聲。若有，需要檢查噪聲來源并排除。若無噪聲，在空調器運行時，可以感覺到出風口（出氣口）有涼風吹出，并且室內溫度可以快速下降，則說明制冷正常，否則說明空調器安裝的不當，需要檢查并排除故障。
